Open Impeller Centrifugal Pump

End Suction Centrifugal Pump
(Open Impeller & Semi-Open Impeller)

ปั๊มน้ำที่ใช้ในโรงงานแป้งมันสำปะหลัง

• APP Series
• ASP Series
• PPS Series (High Efficiency)

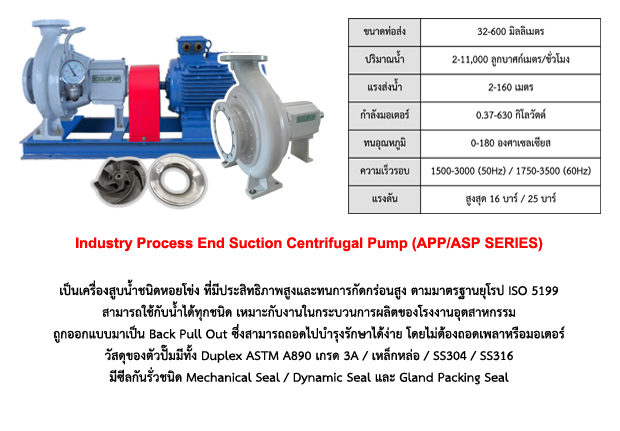

APP / ASP Series
End Suction Centrifugal Process Pump

PPS Series
End Suction High Efficiency Centrifugal Pump

  Catalogue (APP-ASP Series)

  Catalogue (PPS Series)

" เราคือผู้นำด้านปั๊มน้ำอุตสาหกรรม "

Centrifugal pump และ Endsuction pump

ขนาดตั้งแต่ 32 mm จนถึง 300 mm ให้เลือกใช้

ปั๊มน้ำหอยโข่งสำหรับใช้งานเป็นปั๊มอุตสาหกรรม
โรงงานต่างๆ มีหลักการทำงานสรุปได้ดังต่อไปนี้

1. ปั๊มน้ำ ชนิดนี้ทำงานโดยอาศัยการหมุนของใบพัด (Impeller) ที่ได้รับการถ่ายเทกำลังจากเครื่องยนต์ต้นกำลังหรือ มอเตอร์ไฟฟ้า เมื่อใบพัดหมุนพลังงานจากเครื่องต้นกำลัง จะถูกถ่ายเทโดยการผลักดันของครีบใบพัด (Vane) ต่อของเหลวที่อยู่รอบๆ ทำให้เกิดการไหลในแนวสัมผัสกับเส้นรอบวง (Tangential Flow) เมื่อมีการไหลในลักษณะดังกล่าว จะเกิดแรงเหวี่ยงหนีศูนย์กลาง (Centrifugal Force) และเป็นผลให้มีการไหลจากศูนย์กลางของใบพัดออกไปสู่แนวเส้นรอบวงทุกทิศทาง (Radial Flow)

2. หลักชลศาสตร์ เมื่อของเหลวถูกหมุนให้เกิดแรงหนีจุดศูนย์กลาง ความกดดันของของเหลวจะมีค่ามากขึ้น เมื่ออยู่ห่างจากจุดศูนย์กลางของใบพัดมากขึ้น เมื่อความเร็วของใบพัดซึ่งหมุนอยู่ในภาชนะปิดมากพอ  ความดันที่จุดศูนย์ก็จะต่ำกว่าความกดดันของบรรยากาศ  ดังนั้น ปั๊มน้ำแบบอาศัยแรงเหวี่ยง หนีศูนย์กลางที่แท้จริง จึงมีทางให้ของเหลวหนีเส้นศูนย์กลาง  ก็จะไหลออกมาตลอดแนวเส้นรอบวง ดังนั้นใบพัดจำเป็นต้องอยู่ใน เรือนปั๊ม (Casing)  เพื่อทำหน้าที่รวบรวมและผลักดันของเหลวไปสู่ทางจ่าย (Discharge Opening) เพื่อต่อเข้ากับท่อส่งหรือระบบประปาใช้งานต่อไป

3. Centrifugal pump และ Endsuction pump  สูบน้ำโดยอาศัยหลักการของ Centrifugal force ตามข้างต้น ใบพัดหมุนสร้างvacuum เหมือนกับการดูดน้ำจากหลอดที่เราใช้กันอยู่แต่มันก็มีข้อจำกัดอยู่ว่า ปั๊ม สามารถสูบน้ำได้สูงสุดที่ 10m ตามทฤษฏีของแรงดันบรรยากาศ 1atm=10.33m แต่ตามความเป็นจริงนั้นระดับน้ำต่ำสุดที่ปั้มสามารถสูบน้ำขึ้นมาได้คือ6m ตามปัจจัยต่างๆ(แต่ปั้มบางตัวอาจจะได้มากกว่านี้)

Performance Table
FCP / PPS Series

สอบถามเพิ่มเติม

___________________________________________________________________________________

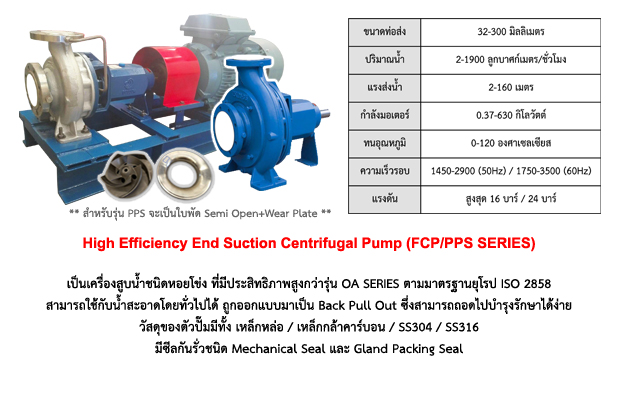

End Suction High Efficiency Centrifugal Pump

ปั๊มน้ำประสิทธิภาพสูง (ใบพัดชนิด กึ่งเปิด Semi-Open)

  Catalogue (FCP/PPS Series Dynamic Seal)

ปั๊มน้ำระบบ Dynamic Seal

ผลิตตามมาตรฐานยุโรป DIN 24255

วัสดุที่เราใช้เพื่อความเหมาะสม

"เสื้อปั๊มเหล็กหล่อ และ ใบพัดใช้เป็นสแตนเลส"

.. ทำให้มีอายุการใช้งานที่ยาวนาน และสึกหรอช้ากว่าวัสดุเหล็กหล่อ

.. ซีลเป็นแบบ "แมคคานิคอลซีล" ทนอุณหภูมิสูงสุด 120°C

การประกอบและติดตั้ง

.. การประกอบนั้นสำคัญมาก ต้องใช้ช่างผู้ชำนาญงาน ..
.. การประกอบ ต้องออกแบบเพื่อรองรับเครื่องตั้ง Alighment ..
.. เรามีบริการประกอบปั้ม และมอเตอร์ตามขนาดที่ลูกค้าต้องการ ..

สอบถามเพิ่มเติม

___________________________________________________________________________________

End Suction Centrifugal Process Pump

ปั๊มน้ำเพลาลอย วัสดุ DUPLEX (ใบพัดชนิด ใบเปิด)

.. เราออกแบบซีลหลายประเภท หลายรูปแบบ เพื่อความเหมาะสมกับหน้างาน ..
.. เพื่ออายุการใช้งานยาวนาน ทำให้ลดต้นทุนในการดูแลรักษา และเวลาด้วย ..

เรามีการออกแบบซีล เพื่อการใช้งานที่ดีขึ้น ซีลของเรา

" สามารถใช้ได้ทั้งกับน้ำร้อน น้ำเคมี น้ำที่มีตะกอน "

สอบถามข้อมูลเพิ่มเติม

ผลงานที่ผ่านมา : งานออกแบบ ติดตั้ง ปั๊มน้ำอุตสาหกรรม ปั๊มน้ำหอยโข่ง ปั๊มหลายใบพัด
